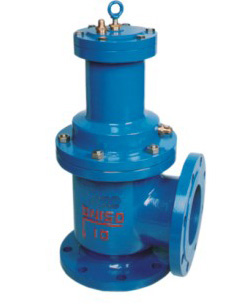

  产品名称: 气动角式排泥阀
  产品型号: J644X


  咨询电话:010-57164003 销售部
 相关产品
 气动角式排泥阀
 液动角式快开排泥阀
 角式隔膜排泥阀


气动角式排泥阀

北京高科恒通阀门专业生产气动角式排泥阀,法兰气动角式排泥阀,铸铁气动角式排泥阀

角式排泥阀是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。在消防急需大量用水时,可立即切断生活用水,确保足够的消防用水;当消防停止用水压力减小时,阀门会自动打开,呈常开状态,恢复生活供水。无须另设专门的消防单独供水管网,节约建设成本和用水量。控制灵敏度高,安全可靠,调试简便,使用寿命长。

气动角式排泥阀J644X
用途:
本产品用于自来水公司或其他公司的各类水池,排除池内泥沙。
工作原理及性能:
该阀有阀体、液压缸、活塞、阀杆、阀瓣组成,液压缸是液体工具。液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板,此阀必须陪用手动换方阀或电磁可远距离控制排泥阀开关。该阀密封性强、开关灵活、检修方便、使用寿命长等特点,寿命可达到五年以上,保用器十八个月。
注:驱动液可采用气或水。
技术参数:
1.       工作压力:1.0Mpa
2.       介质:水
3.       液压缸工作压力:0.3-1.0
4.       液压缸工作液:气、水
主要部件材料:
阀体:HT200
液压缸:HT200、304不锈钢
缸盖:HT200
阀板:HT200
阀杆:不锈钢
密封皮碗,耐磨丁晴橡胶

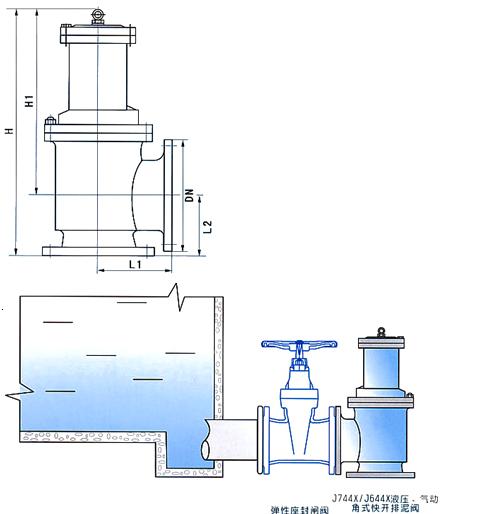

外形尺寸表:

公称通径
DN
D
D1
L
H1
H
Z-4
进液接管
G
   80
  195
  160
  135
  115
  460
  4-18
  1/2
  100
  215
  180
  145
  125
  500
 8-18
  1/2
  150
  280
  240
  185
  155
  630
 8-23
  1/2
  200
  335
  295
  225
  185
  750
 8-23
  1/2
  250
  390
  350
  250
  240
  835
 12-23
  1/2
  300
  440
  400
  280
  245
  970
 12-23
  1/2
  350
  500
  460
  340
  275
 1110
 16-23
  1/2
  400
  565
  515
  345
  310
 1220
 16-25
  1/2

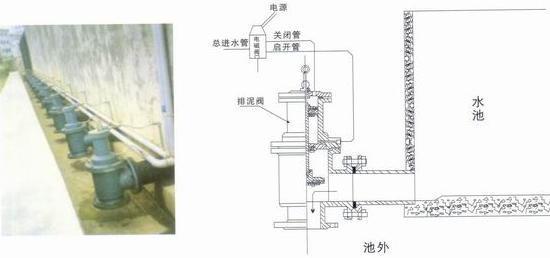

安装示意图:
